batchplot怎么用？cad批量打印batchplot使用教程

batchplot怎么用？今天小编就为大家带来cad批量打印batchplot使用教程，需要的朋友一起看看

cad批量打印batchplot，具有单DWG多图纸的批量打印、批量生成布局、批量分图工具等功能，允许你根据自己的需求任意调整打印设置，十分实用。而且较为稳定，基本上所有的CAD都可以进行加载，其强大的文件命名系统，不仅文件名、布局名称、日期、序号统统都能用来命名文件，图签的属性标记也能用来命名文件，比如用图号命名文件，则文件顺序一目了然。除此之外，batchplot生成图纸目录功能也是独一而无二，能根据图签属性自动生成目录，再也无需手动处理，帮助你节省大量的时间。在下文奉上了详细的是有图文教程，欢迎有需要的朋友前来下载使用。

cad批量打印batchplot怎么用？

1、在本站下载解压，双击.exe程序进行安装便可，在安装之前必须关闭cad软件！！！

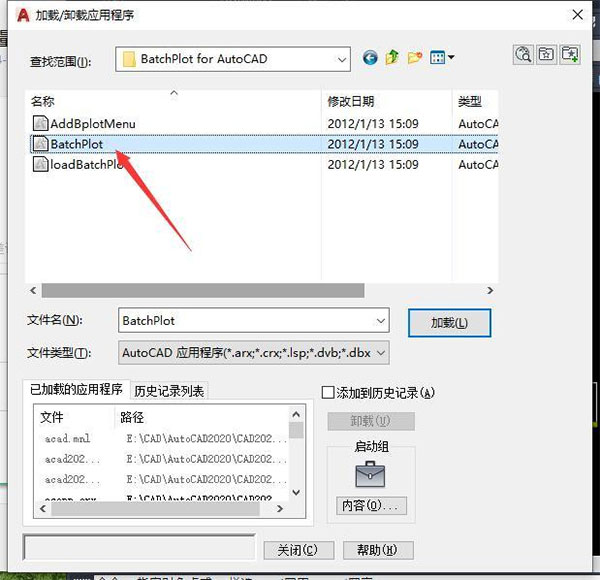

2、安装完成后，打开CAD，在命令栏键入bplot。如按了没有反应，则要在工具下拉菜单中加载应用程序中加载；

3、打开批量打印窗口后，左上角有三种打印方式分别【常用】图框层、【图块】、【图层】。

【常用】是要事先设置好以TITLE为图层命的图层，然后框选图块最外边；

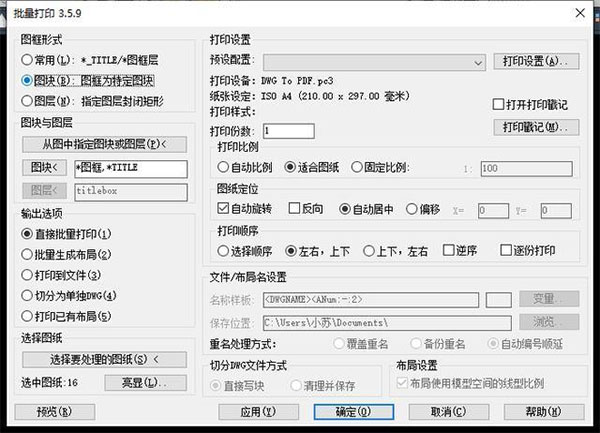

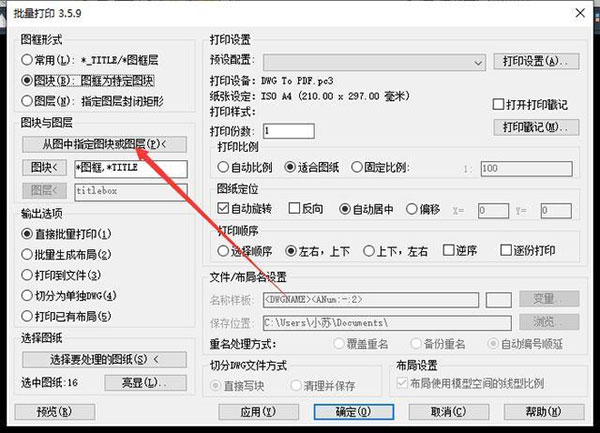

4、【图块】和【图层】可以自定图块名字或者图层名字然后点击【从图中制定图块或图层】按键

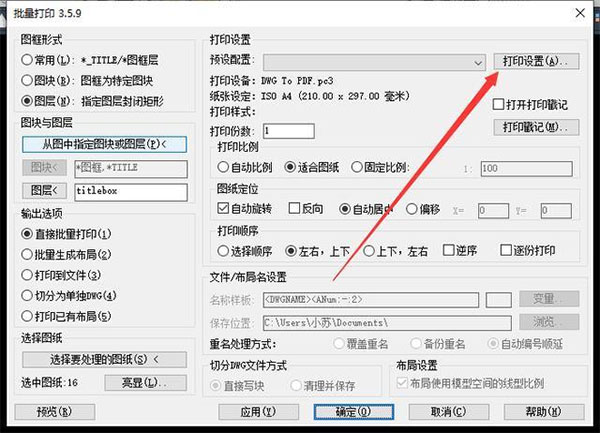

5、接下去设置打印样式如下图依次操作，点击打印样式设置；

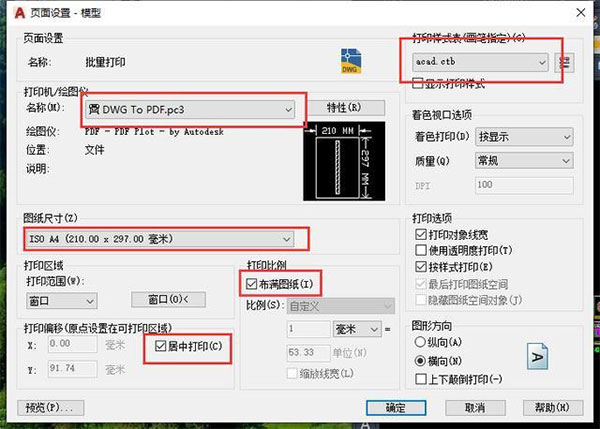

6、并起好样式名称，如图设置好后点击确定；

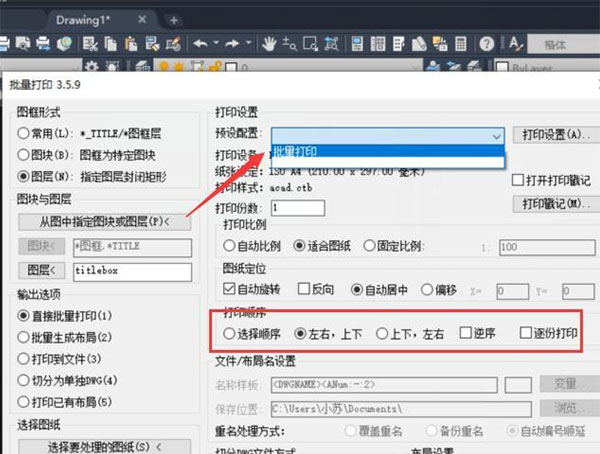

7、如图在【预设配置】下拉菜单中选择刚才设置好的打印样式名称；然后设置好如下图位置，其中【打印顺序】可以按照个人喜好设置；

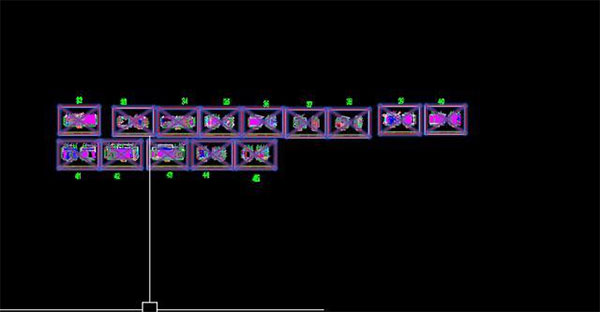

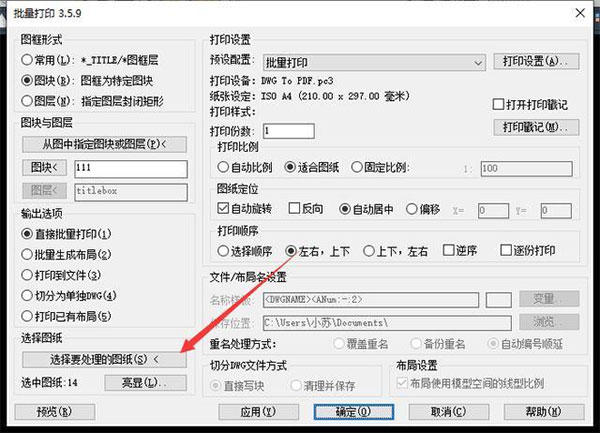

8、点击【应用】，然后【选择要处理的图纸】按键到CAD窗口去选取图纸。，把需要打印的图纸全部框选；

9、框选之后可以 亮显检查一下是否把对象全选上，后点击确定，这样批量打印就完成了。

特别注意：

1、安装了后，CAD无法识别Bplot这个快捷键，是什么原因?

如果发现上述情况那你可以尝试输入"PU"命令清理一下缓存，接着在输入"RE"命令重新生成一下，完成上述两步后在使用批量打印工具试试看。如果尝试后并无改善那只能再重新安装一下了。

2、如何调整亮显范围?

这里要说明一下软件虽然是批量打印CAD图的工具，图框呢尽量自己制作，可以把它存放为图块，还可以根据根据自己的需求来缩放旋转。但是如果你想亮显范围batchplot暂无此功能，所以就不能实现了。如果真的想要这个亮显范围的话，手动输入也是可以的，但是可能会有些耗时。
