PDF阅读器怎么查看3D文件？PDF阅读器中想要查看3d图纸，该怎么查看呢？我们需要使用Proe来查看，下面我们就来看看吸纳关系的教程，需要的朋友可以参考下

PDF阅读器怎么查看立体的查看3D图档？下面我们就来看看3d文件的查看方法，请看下文详细介绍。

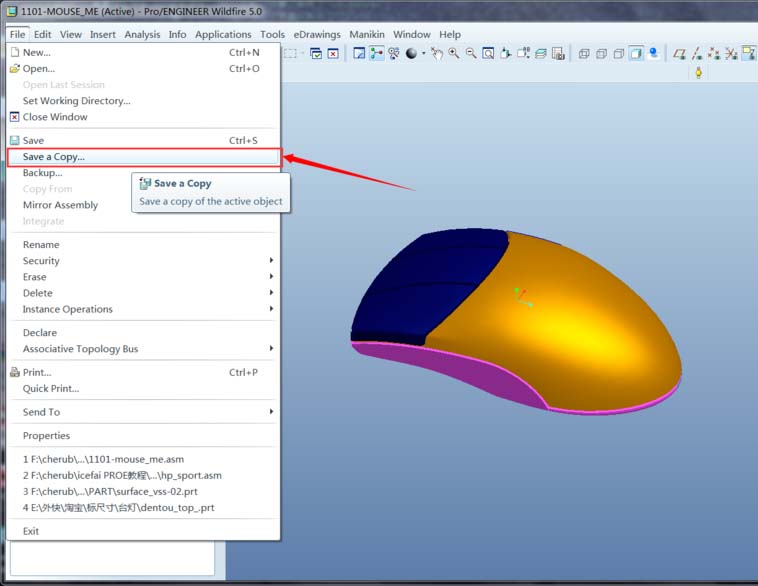

1、用proe软件打开一个3d图档，另存为一个副本

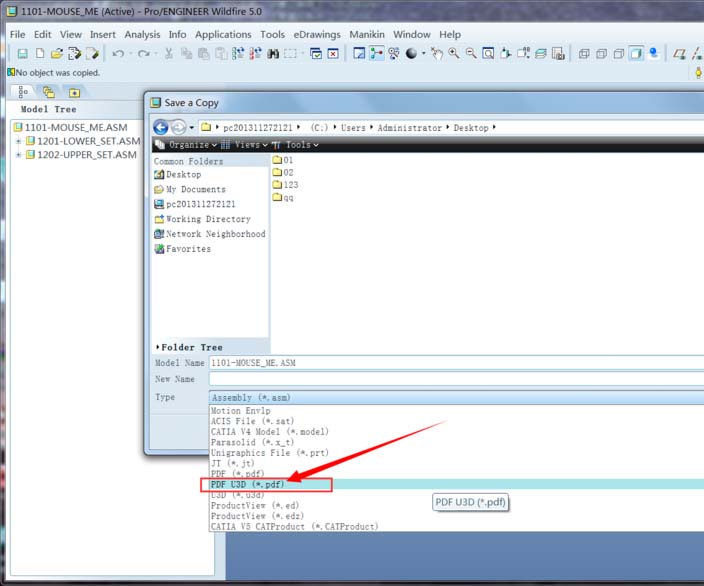

2、选择保存格式的时候一定要选择PDF U3D，SolidWorks里面情况是另存为pdf图档的时候勾选作为3D pdf即可。

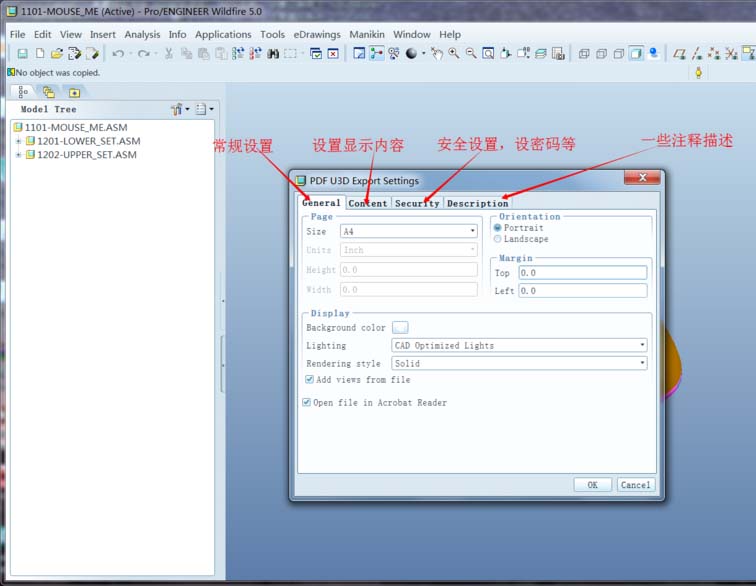

3、按它的默认设置即可。点ok

4、保存成功后，我们可以看到电脑里面多了一个pdf格式的图档，图标是跟普通pdf是一样的。没错，直接双击打开即可。

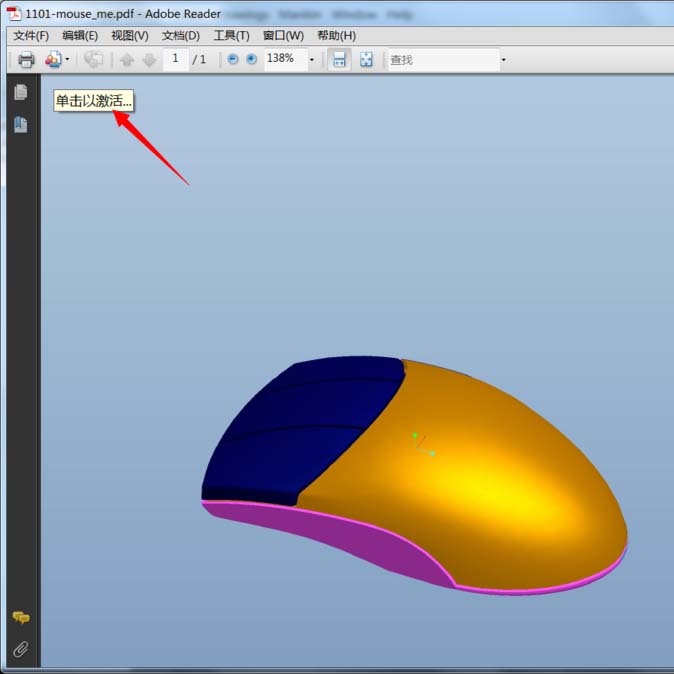

5、默认是Adobe reader，打开图档后，软件提示单击激活3D属性。

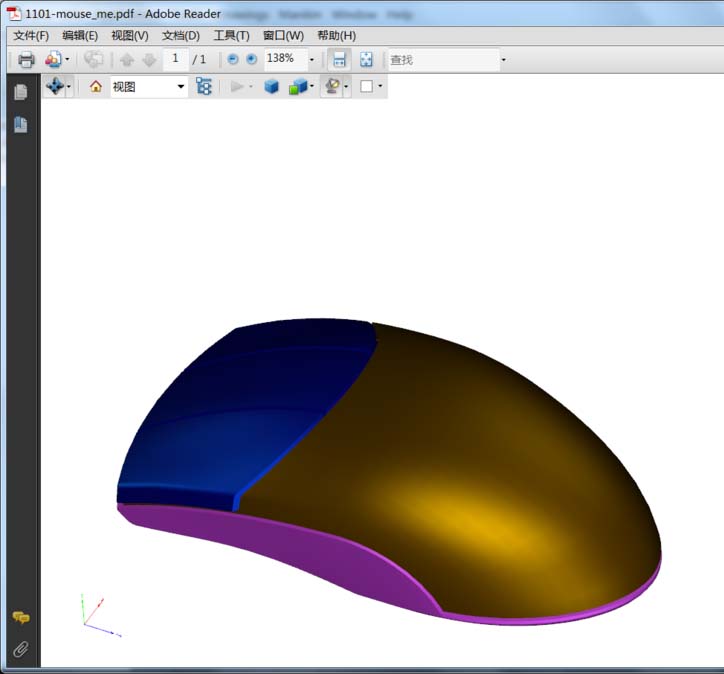

6、单击鼠标后背景变成了白色，并多了一排工具栏

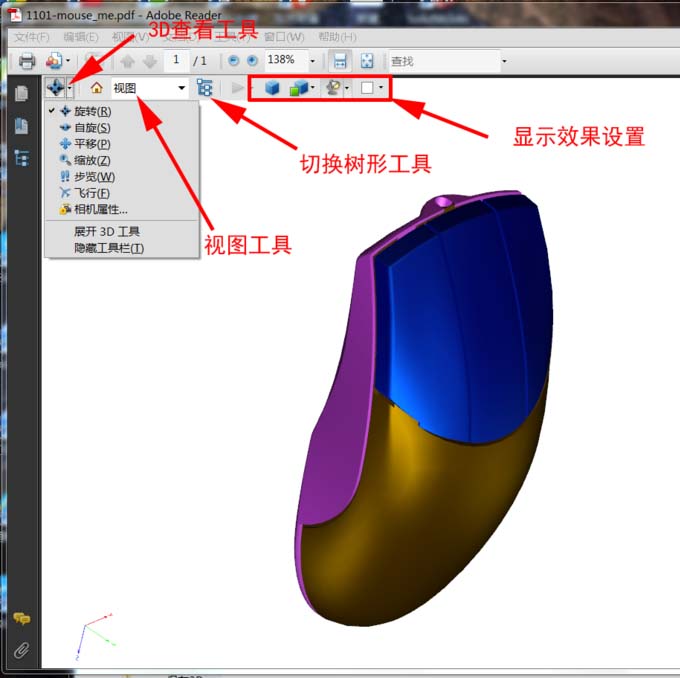

7、各工具栏的大致用法看下图说明

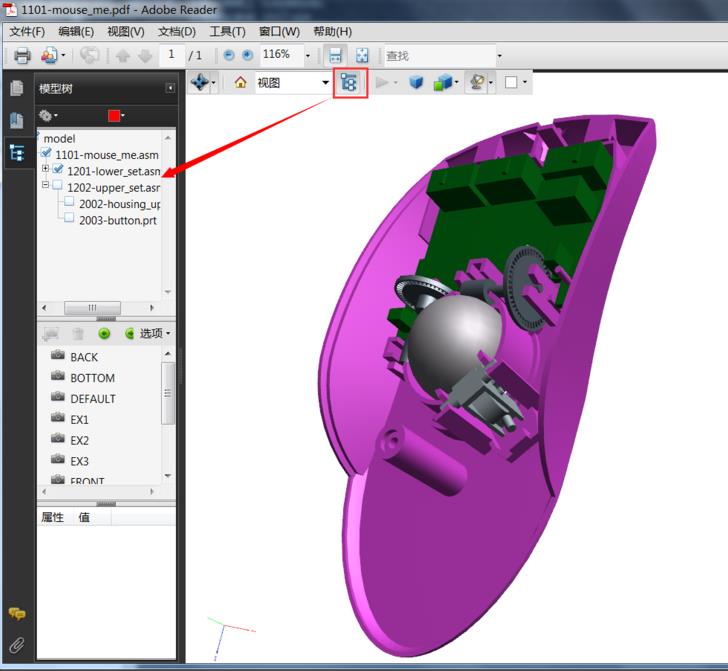

8、重点讲解一下这个模型树的用途。这里我们可以隐藏显示各个零部件，还可以单独隔离相应的零部件来查看，非常的方便。

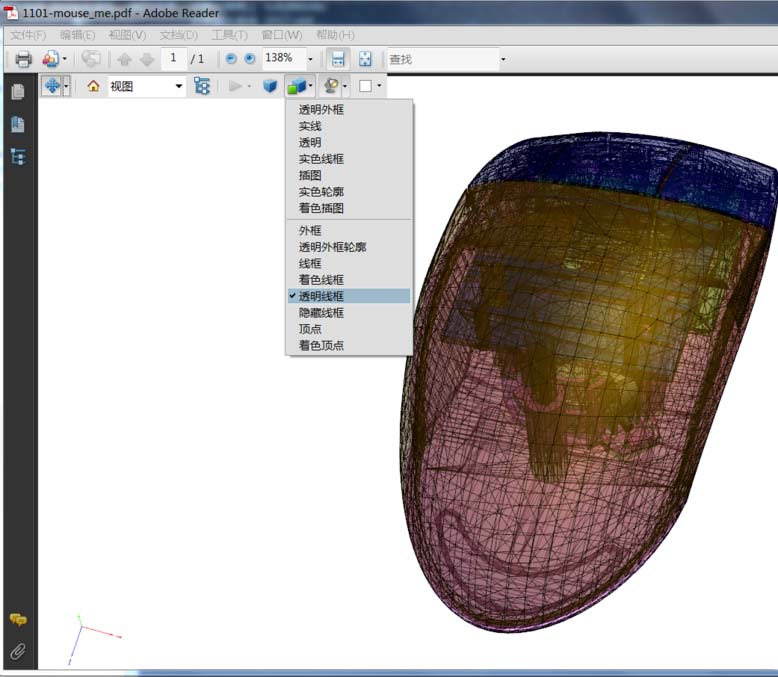

9、这个模型渲染模式工具可以设置不同的显示模式来观察产品，非常的方便。其它工具体会一下就很容易操作。

以上就是PDF查看3D图档的教程，希望大家喜欢，请继续关注脚本之家。
