如何利用MathType绘制网格线条

很多人在文档中编辑或者在材料中添加一些空白网格和数字线条。当然你可以自己创建这些项目，但是别忘了MathType就是用来解决数学表达式问题的！在设计项目比如绘图程序中中使用网格、图表和数字线条可能会更加容易。你可以通过手动调整MathType模板、间距参数和位置参数来控制来用MathType绘制网格线条，但是这是一个很耗时的过程。

在开始之前：

这个建议假设你已经具备能够在MathType中手动位位移个别方程元素的位置的一般知识与技巧，并且了解MathType菜单命令，尤其是格式化菜单。如果你对这些不是很熟悉，在这篇文章开始之前阅读一下MathType的相关文献。

创建表格或网格：

你可以在MathType矩阵模板中放置分隔的线条，这样你就可以模拟一个直角平面了；在不带分隔线的矩阵模板，你可以创建象形文字和统计图表，如图所示：

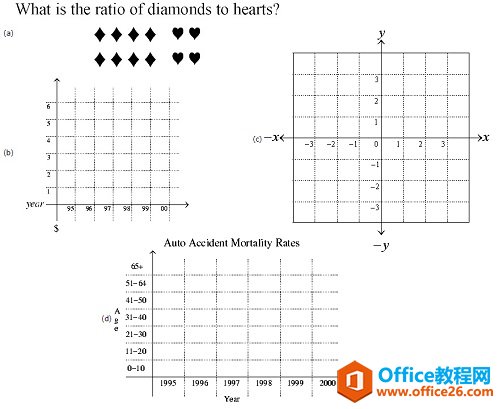

网格线条种类示例

本节概述了创建一个平面直角的过程：

1.打开MathType公式编辑窗口，从MathType格式菜单中选择"定义间距"。

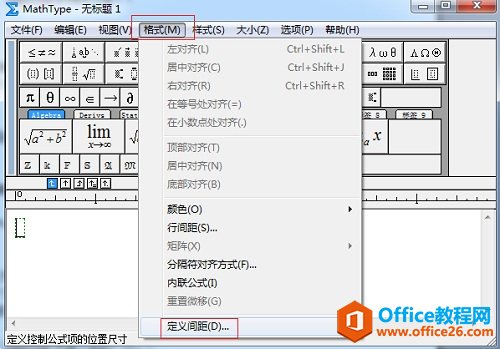

从MathType格式菜单中选择"定义间距"

2.将线条间距设置为100%，运算符间距设置为1%。点击"确定"即可。

注意：当你完成当前的工作后不要忘记将这些数值重设，否则以后输入的方程显示时格式将会发生错误。更好的一个方法是将这个MathType格式保存为一个参数文件。如果你对参数文件不熟悉，可以参考相关的MathType文档。

3.输入y并按下回车键在MathType中插入新的一行。

4.在MathType格式菜单中选择居中对齐。

5.从MathType箭头模板中选择插向上的箭头插入，然后按下回车键。输入"-x"。

6.从MathType箭头模板中插入向左的箭头。

7.从MathType矩阵模板中选中"矩阵或图表的变量大小"：

确定你想要多大的网格，你可以构建一个32×32的的网格。在本文中的例子中，创建的是8×8的网格。

8.在矩阵对话框中，设置行跟列分别为8，则矩阵对话框如下：

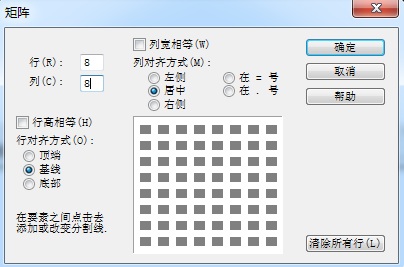

在矩阵对话框中设置行列数

9.定义矩阵后，开始填充分隔线。有四种分隔线可供选择：无线条，实线，虚线和圆点线。在网格的灰色格子之间用鼠标点击就可以插入线条。继续点击将会在这四种线条之间循环变换。在下面的例子中，我们将x轴与y轴和边界线使用实线，平面内使用虚线形成一个正方形，如图所示进行设置：

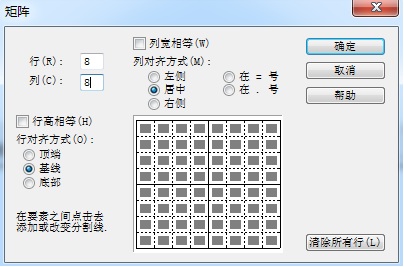

设置网格线型

10.点击"确定"后在MathType窗口中创建一个矩阵，在稍后的操作中将修正对齐方式。

11.将十字光标移到矩阵的右边。插入一个向右的箭头输入x并回车。

12.大MathType箭头模板中插入一个向下的模板并按下回车，输入"-y"。

13.在矩阵方格中输入坐标轴。插入完成后分别选中它们并且在MathType大小菜单中选择"下标"将数值减小。

14.在x轴正文的方格中输入标签1、2、3，将方格的颜色设置为白色并输入-2，这样做的目的是为了使每一个方格的内容都是相同的，这些-2在MathType中是可见的，但是在你的文档中就不可见。这个平面直角中的所有元素现在已经全部编辑完成，如下图所示：

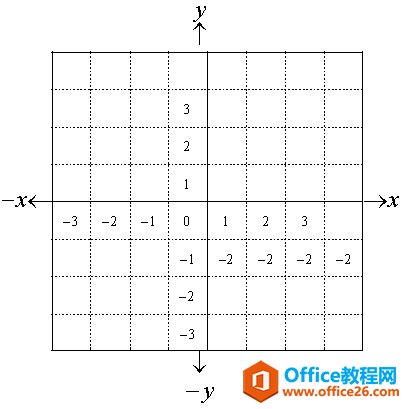

输入数轴标签

15.要对齐坐标轴上的点，箭头和坐标轴标签，你需要轻微地移动箭头和标签到相应的位置上。（如果你对这个不熟悉，你可以看一下MathType的相关文献）。进行大致调整后，你就完成了一个完整的坐标平面网格，如图所示：

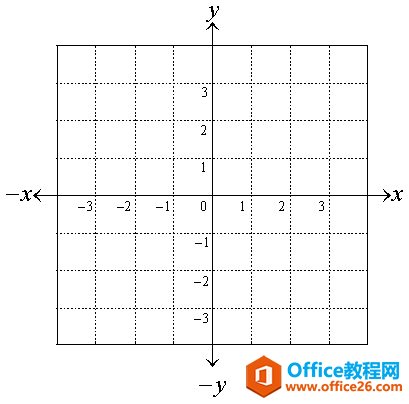

对齐数轴

以上内容向大家介绍了MathType绘制网格线条的制作方法，从中可以看出主要利用了MathType矩阵模板。基本上利用MathTpe可以完成任何你想要的数学样式，如果需要了解更多MathType数学样式的编辑方法，例如联立条件的编辑
